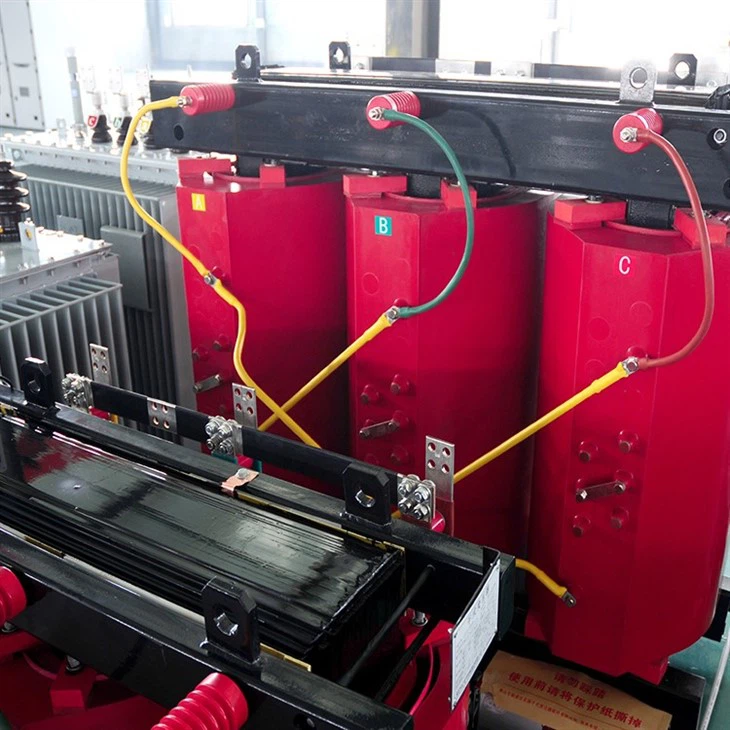

63 KVA quruq turdagi transformator

Mahsulot nomi: 63 KVA quruq turdagi transformator
Mahsulot modeli: SCB13-63/10±2*2,5%-0.4
63 KVA transformator kuchaytirgichlari: 3,6A/90,9A
Nominal quvvati: 63KVA
Nominal chastota: 50Hz
Voltajni tartibga solish rejimi: qo'zg'atmaydigan kuchlanishni tartibga solish
Bosimni tartibga soluvchi pozitsiya: yuqori bosim tomoni
Voltajni sozlash diapazoni: 10KV±2*2,5%
63 KVA transformatorning og'irligi: 480kg
63 KVA 3-fazali transformator narxi: USD2*71.00/SET

63 KVA quruq turdagi transformator xavfsiz, olovga chidamli va yong'inga chidamli bo'lib, to'g'ridan-to'g'ri yuk markaziga o'rnatilishi mumkin. Texnik xizmat ko'rsatmaydi va o'rnatish oson. U yaxshi namlikka chidamli ishlashga ega va yopilgandan keyin oldindan quritmasdan ishga tushirilishi mumkin. Kam yo'qotish, past qisman tushirish, past shovqin va majburiy havo sovutish sharoitida 120% nominal yukda ishlashi mumkin. Transformatorning xavfsiz ishlashi uchun ishonchli kafolatni ta'minlash uchun bizda haroratni muhofaza qilishni to'liq nazorat qilish tizimi mavjud.

10/0,4KV quruq turdagi transformator:

35/0,4KV quruq transformator:

35/10KV quruq turdagi transformator:

1. Bobin mis sim yoki folga bilan o'raladi, shisha tola bilan mustahkamlanadi va epoksi qatroni vakuumda quritiladi, gazsizlanadi va plomba moddalarsiz namlanadi va butunlay quyiladi. U yuqori mexanik kuchga ega, qisqa tutashuvga chidamliligi va kuchli zarba qarshiligiga ega.
2. Yuqori kuchlanishli o'rashning birinchi uchi va o'rta kran mis ko'milgan ko'milgan strukturani qabul qiladi, u yaxshi qattiqlikka ega, vitesni sozlashni osonlashtiradi va chiroyli va toza.
3. Temir yadro yuqori sifatli donga yo'naltirilgan sovuq prokatlangan kremniy po'lat plitalardan yasalgan bo'lib, 4- daraja to'liq qiyshaygan ko'p bosqichli bo'g'inlarga ega. Sirt namlikka chidamli, zangga chidamli va shovqinni kamaytiradigan qatron izolyatsiyalovchi qoplama bilan qoplangan.
4. Elastik qismlar shovqinni kamaytirish uchun rulonlarni barqaror va siqilgan holatda ushlab turish uchun temir yadro, qisqichlar va rulonlarni mahkamlash uchun ishlatiladi.
5. Transformator o'z-o'zidan sovutish uchun mo'ljallangan. Integral quyma yuqori (past) kuchlanishli lasan barrelining devori ichida uzunlamasına shamollatish kanali ajratilgan. U majburiy havo sovutish moslamasi (sovutish foniy) bilan jihozlanishi mumkin. Majburiy havo sovutish moslamasidan foydalangandan so'ng, chiqish quvvatini 20% ga oshirish mumkin.
6. Haroratni nazorat qilish moslamasi bilan jihozlangan, past kuchlanishli sariqning yuqori qismidagi oldindan o'rnatilgan teshikka platina qarshiligini (Pt100) joylashtiring. U transformator o'rashining harorat ko'tarilishini kuzatib boradi, sovutish foniyini avtomatik ravishda ishga tushiradi va to'xtatadi va quruq turdagi transformator uchun ishonchli haddan tashqari yuk himoyasi qurilmasini ta'minlash uchun nosozlik signalizatsiyasi, haddan tashqari harorat signalizatsiyasi va haddan tashqari harorat o'chirish funksiyalariga ega va shu bilan transformatorning ishlashini yaxshilaydi. quruq transformatorning ishlashi xavfsizligi.

1. Temir yadro: Temir yadro import qilingan yuqori sifatli sovuq haddelenmiş silikon po'lat plitalardan yasalgan bo'lib, uch darajali to'liq qiyshiq qo'shma tuzilishga ega. Asosiy ustunlar F-toifali to'quvsiz lenta bilan bog'langan va temir yadro yuzasi yuksiz yo'qotishlarni kamaytirish uchun epoksi qatroni bilan qoplangan. Oqim va temir shovqinlarini ko'tarib, qisqichlar va mahkamlagichlar maxsus sirt ishlov berishdan o'tkazildi, bu esa mahsulotning tashqi ko'rinishi sifatini yanada yaxshilaydi.
2. Haroratni nazorat qilish tizimi va havo sovutish tizimi: o'zaro oqimli yuqoridan shamollatuvchi sovutish foniyidan foydalaning. Ushbu sovutish foniy past shovqin, yuqori shamol bosimi va chiroyli ko'rinishga ega bo'lib, transformatorning ortiqcha yuk hajmini oshiradi. Haroratni nazorat qilish transformatorning ishlash barqarorligini yaxshilaydigan aqlli harorat sozlagichini qabul qiladi.
3. Himoya qobig'i va chiqish shinasi: Himoya qobig'i transformatorni qo'shimcha himoya qiladi. Himoya darajalari IP20, IP23 va boshqalarni o'z ichiga oladi. Qobiq materiallari alyuminiy qotishmasi, sovuq haddelenmiş po'lat plitalar, zanglamaydigan po'lat va boshqalarni o'z ichiga oladi. Past kuchlanishli rozetkada standart shina rozetkasidan foydalaniladi. Ikkala yon chiqish va yuqori chiqish mavjud. Foydalanuvchilar uchun maxsus chiqish usullari ham ishlab chiqilishi mumkin.

SCB13 63 KVA quruq turdagi transformator materiallari roʻyxati

SCB13 63 KVA quruq turdagi transformatorni joriy qilish standarti
1. GB1094.11-2007 Quruq turdagi quvvat transformatori
2. GB/T10228-2008 Quruq turdagi quvvat transformatorlari uchun texnik parametrlar va talablar
3. GB1094.10-2003 Quvvat transformatori 3-qism: Izolyatsiya darajasi, izolyatsiya sinovi va tashqi izolyatsiya havo bo'shlig'i
4. JB/T10008-2004 6~500KV transformator tovush darajasi
5. JB/T56009-1998 Quruq turdagi quvvat transformatori mahsulot sifati tasnifi
