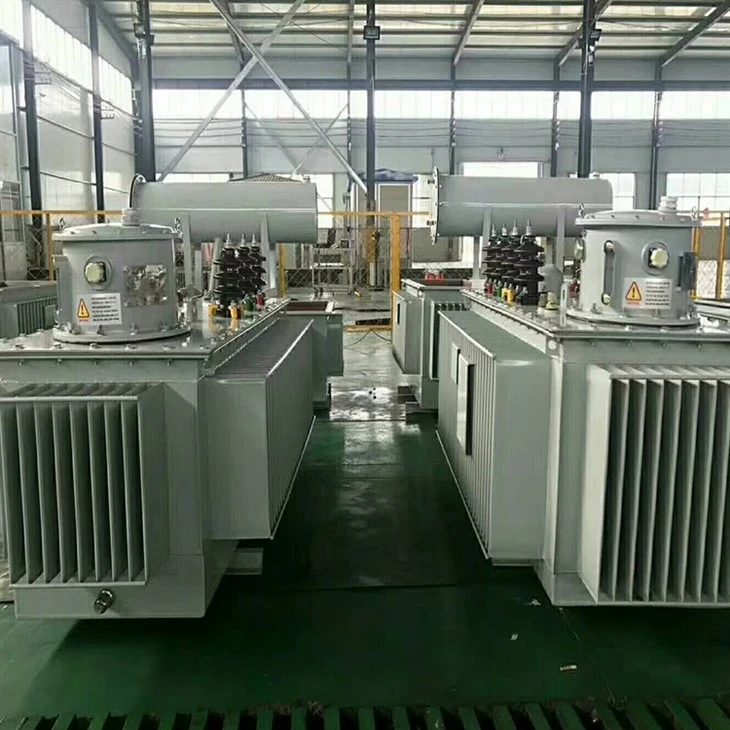

1 MVA 11KV dan 415V gacha bo'lgan bosqichma-bosqich taqsimlovchi transformator

1 MVA 11KV dan 415V gacha bo'lgan pastga tushirish transformatorining spetsifikatsiyasi:

1. Nominal quvvat: 1 MVA

2. Nominal kuchlanish yuqori tomoni (HV): 11 kV

3. Nominal kuchlanish past tomoni (LV): 415 V

4. Chastotasi: 50 Hz

5. Sovutish turi: ONAN (Oil Natural Air Natural)

6. Vektor guruhi: Dyn11

7. Changer: Off Circuit ga teging

8. Standartlar: IEC 6007

9. Samaradorlik: 99 foizdan kam emas

10. Izolyatsiya sinfi: A klassi

11. Atrof-muhit harorati: 40 daraja

12. Empedans: 6 foiz

13. O'rash materiali: mis

14. Umumiy o'lchamlar: chizma bo'yicha

15. Og'irligi: chizma bo'yicha

Eslatma: Yuqoridagi spetsifikatsiya ko'rsatkichdir va maxsus talablarga javob berish uchun moslashtirilishi mumkin.

1 MVA 11KV dan 415V gacha bo'lgan past darajali taqsimlovchi transformator aksessuarlari:

1. Vulkalar: Bu transformatorni yuqori kuchlanishli yoki past kuchlanishli tomondan havo liniyalari yoki kabellarga ulaydigan izolyatsiyalangan qurilmalar. Qo'llash va atrof-muhit sharoitlariga qarab, chinni, qatron va kompozit kabi turli xil vtulkalar mavjud.

2. Sovutish tizimi: Transformator ish paytida issiqlik hosil qiladi va uskunaning shikastlanishiga yo'l qo'ymaslik uchun bu issiqlikni tarqatish kerak. Transformatorning haroratini xavfsiz chegaralarda ushlab turish uchun radiatorlar, fanatlar, moy nasoslari va sovutgichlar kabi sovutish tizimlari qo'llaniladi.

3. Changerga teging: Nomidan ko'rinib turibdiki, bu qurilmalar transformatorning chiqish kuchlanishini ikkilamchi o'rashdagi burilishlar sonini o'zgartirish orqali sozlash imkonini beradi. Kranni almashtirgichlar odatda ikki xil bo'ladi: yuk ostida va yuksiz va turni tanlash dasturga bog'liq.

4. Himoya qurilmalari: transformatorni haddan tashqari yuklanish, qisqa tutashuv va boshqa nosozliklardan himoya qilish uchun o'rnatiladigan sigortalar, o'chirgichlar va o'rni kabi qurilmalar kiradi. Ushbu qurilmalar transformatorni himoya qilishga va uskunaning shikastlanishiga yo'l qo'ymaslikka yordam beradi.

5. Monitoring qurilmalari: Transformatorning ish holati to'g'risida ma'lumot berish uchun harorat sensori, yog 'darajasi sensori va bosim o'lchagich kabi turli xil monitoring qurilmalari o'rnatiladi. Ushbu ma'lumotlar har qanday potentsial muammolarni aniqlash va har qanday zarar paydo bo'lishidan oldin tuzatish choralarini ko'rish uchun ishlatiladi.

1 MVA 11KV dan 415V gacha bo'lgan bosqichma-bosqich taqsimlovchi transformator qadoqlash va jo'natish:

1MVA 11KV dan 415V gacha bo'lgan pog'onali pastga taqsimlovchi transformator og'ir vaznli uskuna bo'lib, uni belgilangan joyga xavfsiz tashishni ta'minlash uchun maxsus ishlov berish va qadoqlashni talab qiladi. Bu erda odatda qadoqlash va jo'natish uchun bajariladigan qadamlar:

1. Tozalash va tekshirish: qadoqlashdan oldin transformator to'g'ri ish holatida va har qanday tirnalgan yoki shikastlanmaganligiga ishonch hosil qilish uchun yaxshilab tozalanadi va tekshiriladi.

2. Demontaj: Transformatorning dizayniga qarab, qadoqlashdan oldin ba'zi qismlarni qismlarga ajratish kerak bo'lishi mumkin. Bu komponentlarning to'g'ri himoyalanganligini va tashish paytida harakatlanmasligini ta'minlash uchun kerak.

3. Qadoqlash materiallari: Transformator uchun ishlatiladigan qadoqlash materiallari odatda uskunaning og'irligi va o'lchamiga ishlov berish uchun maxsus mo'ljallangan yog'och sandiqdir. Transformatorni tashish paytida har qanday zarba yoki zarbadan himoya qilish uchun quti ko'pikli va tamponlama materiallari bilan qoplangan.

4. Transformatorni mahkamlash: Transformator murvat va kayışlar yordamida sandiqning pastki qismiga mahkam o'rnatiladi. Transformator va sandiq o'rtasida yuk tashish paytida har qanday harakatni oldini olish uchun qo'shimcha ko'pikli plomba qo'llaniladi.

5. Yorliqlash va hujjatlar: Sandiqda kerakli yuk ma'lumotlari, jumladan, qabul qiluvchining ismi va manzili, jo'natish og'irligi va har qanday ogohlantirishlar yoki mo'rtlik belgilari mavjud. Bundan tashqari, barcha zarur yuk hujjatlari, masalan, yuk varaqalari va bojxona blankalari tayyorlanadi va jo'natishga kiritiladi.

6. Yuk tashish: Belgilangan joyga qarab, transformator yuk mashinasi, poezd yoki kema orqali jo'natilishi mumkin. Yuk tashish korxonasi transformatorning to'g'ri ishlashi va belgilangan manzilga o'z vaqtida va yaxshi holatda etkazib berilishini ta'minlash uchun javobgardir.

Umuman olganda, 1MVA 11KV dan 415V gacha bo'lgan pog'onali pastga taqsimlovchi transformatorni qadoqlash va jo'natish ehtiyotkorlik bilan rejalashtirishni, tafsilotlarga e'tibor berishni va uskunaning xavfsiz va shikastlanmasdan belgilangan joyga etib borishini ta'minlash uchun barcha ishtirokchilar o'rtasida hamkorlik qilishni talab qiladi.

TSS:

1.Transformator quvvatni yuklamasdan ishlatadimi?

Yo'q, transformator uning ikkilamchi o'rashiga ulangan yuk bo'lmasa, quvvat ishlatmaydi. Ideal transformatorda ikkilamchi o'rashda yuk yo'qligi sababli quvvat yo'qolmaydi. Biroq, haqiqiy transformatorlarda qarshilik va oqish indüktansı kabi omillar tufayli kichik yo'qotishlar bo'lishi mumkin. Ushbu yo'qotishlar odatda yuk tomonidan iste'mol qilinadigan quvvatga nisbatan juda kichik va ahamiyatsiz.

2.1 mva 11kv dan 415v gacha bo'lgan pastga taqsimlovchi transformatorni qanday sotib olish mumkin?

1. Talablaringizni aniqlang: Ilovangizning kuchlanish va quvvat talablarini aniqlashingiz kerak. Bunday holda, sizga 1 MVA quvvat chiqishini ta'minlaydigan va 11 kV ni 415 V ga aylantira oladigan pastga tushadigan transformator kerak.

2. Transformator turini tanlang: Bozorda yog'li, quruq turdagi va quyma qatronli transformatorlar kabi har xil turdagi transformatorlar mavjud. Ehtiyojlaringizga eng mos keladigan turni tanlang.

3. Nufuzli yetkazib beruvchini toping: sizni sifatli transformator bilan ta'minlaydigan nufuzli yetkazib beruvchini qidiring. Transformatorlarni talab qilinadigan spetsifikatsiyalar bo'yicha ishlab chiqarish bo'yicha tasdiqlangan tajribaga ega bo'lgan etkazib beruvchilarni qidiring.

4. Narxni ko'rib chiqing: potentsial etkazib beruvchilarni aniqlaganingizdan so'ng, transformatorlarning narxlarini solishtiring. Tashish, o'rnatish va ishga tushirish kabi boshqa xarajatlarni hisobga olganingizga ishonch hosil qiling.

5. Kafolat va xizmatni tekshiring: Yakuniy xaridni amalga oshirishdan oldin, yetkazib beruvchi tomonidan taqdim etilgan kafolat va xizmatni tekshiring. Yaxshi kafolat muddatini ta'minlovchi va ishonchli sotuvdan keyingi xizmat ko'rsatish guruhiga ega bo'lgan yetkazib beruvchini tanlang.

Har qanday elektr jihozlarini o'rnatishda doimo malakali elektrikchi bilan ishlashni va xavfsizlik standartlariga rioya qilishni unutmang.
