200 KVA 3 fazali transformator

Standartlar: IEC60076
Ichki / tashqi makon o'rnatish: tashqi makon
Turi: uch fazali moyli yadroli transformator
Quvvat darajasi (KVA): 200 KVA
Chastota (Hz): 50 Hz
Sovutish turi: ONAN
Impuls kuchlanish tezligi: 95 KV
Quvvat chastotasi kuchlanish darajasi: 28 KV
Yuk yo'qotishlari yo'q: 500 Vt
To'liq yuk yo'qotishlari: 3000 Vt

So'rov yuborish

Xususiyatlari

BIZ SIZNING PARAMETRLIK TALABLARINGIZGA MUVOFIQ XIZMATNI TA'MINLASHIMIZ MUMKIN.

PLS HOZIR BIZGA so'rov yuboring.

200 KVA 3 fazali transformatorning texnik parametri

Standartlar	IEC 60076
Ichki / tashqi o'rnatish	Ochiq havoda
Turi	uch fazali moyli yadroli transformator
Uzluksiz quvvat darajasi (KVA)	200 KVA
Chastotasi (Hz)	50 Gts
Sovutish turi	ONAN
Impuls kuchlanish tezligi (KV)	95 KV
Quvvat chastotasi kuchlanish darajasi (KV)	28 KV
Yuk yo'qotishlari yo'q (Vt)	500 W
To'liq yuk yo'qotishlari (Vt)	3000 W
Maks. YOG'ning to'liq yukida harorat ko'tarilishi (daraja)	40 daraja
Maks. o'rashning to'liq yukida harorat ko'tarilishi (daraja)	50 daraja
Empedans kuchlanishi (%)	4.75%
Bosish turi va nisbati (%)	Oʻchirish tugmasi, nisbati (+) 5% dan (-) 5% gacha, 2,5% bosqichda
Ulanish	Dyn11
Kafolat	2 yil

200 KVA 3 fazali transformator qismlari:
Yadro
Eng yaxshi sifatli past yo'qotishli sovuq haddelenmiş donga yo'naltirilgan elektr po'latdan yasalgan laminatsiya. Yadro yo'qotilishini minimal darajaga tushirish uchun yadro plitalari bir-biridan izolyatsiya qilinishi kerak va yadro murvat va siqish plitalari bilan birga ushlab turilishi kerak, ularning barchasi etarli darajada izolyatsiyalangan bo'lishi kerak. to'liq yadro ko'taruvchi ko'zlar bilan ta'minlanishi va harakatni oldini olish uchun mustahkamlangan va qo'llab-quvvatlanishi kerak.
O'rash
eng yuqori kuchlanish 12,5 KVga bardosh beradigan A sinf izolyatsiyasi bilan to'liq izolyatsiya qilinishi kerak.
Asosiy tank
Minimal plastinka qalinligi bilan yumshoq po'latdan payvandlangan konstruktsiya bo'lishi kerak:
Yuqori: 5 mm
Pastki qismi: 5 mm
Yon tomonlari: 4 mm
Radiator: 1,2 mm
Gofrirovka qilingan turi: 1,2 mm
Mastikalar va bo'g'inlar
Barcha qistirmalari yog'ga chidamli sintetik material yoki kauchuk bilan chegaralangan, mantar yoki asosga o'xshash materiallardan iborat bo'lishi kerak. Oddiy sintetik materiallarning qistirmalariga ruxsat berilmaydi.
HV tomonidagi terminalni tartibga solish
440 mm bo'lgan tashqi vtulkalar yong'oqlar, gaykalar, yuvish moslamalari va moslamalari bilan to'la.
50 kv.mm mis o'tkazgich uchun siqish quloqlari. Fazadan fazaga markazlar bo'shlig'i 270 mm.
LV tomoni terminallarini tartibga solish

185 kv.mm 4 yadroli kabellar uchun yong'oqlar, qulflash gaykalari, yuvish va siqish tirgaklari bilan to'ldirilgan tashqi vtulkalar. Fazadan fazaga markazlar bo'shlig'i 150 mm.

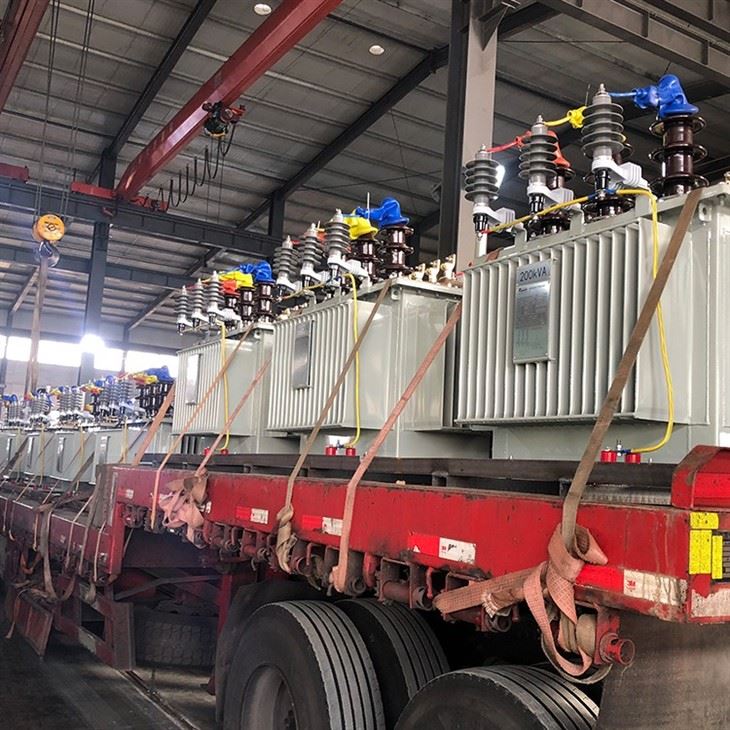

200 KVA 3 Phase Transformer

200 KVA 3 fazali transformator armaturalari
Konservator tanki:to'ldirish qopqog'i va drenaj valfi bilan to'liq ta'minlanishi kerak
Yuk ko'tarish ushlagichlari:taqdim etiladi
Nafas olish:vandaldan himoyalangan va iqlim sharoitlariga mos bo'lishi kerak. Silika gel nafas oluvchisi erkin tarzda ishlab chiqilgan bo'lishi va jelni tez-tez almashtirish zaruratini oldini olish uchun odatdagidan bir o'lchamga kattaroq bo'lishi kerak.
Yog 'darajasi o'lchagichi:yog 'darajasini aniq ko'rsatish uchun prizmatik turdagi bo'lishi kerak, afzalroq shisha bo'lishi kerak va almashtirilishi mumkin va konservatorning yon tomonida joylashgan bo'lishi kerak.
Asosiy tank drenaj valfi:taqdim etiladi
Konservatordan asosiy tank klapaniga:Ta'minlanadi
Termometr:Maksimal o'qish ko'rsatkichi bilan terish turi
