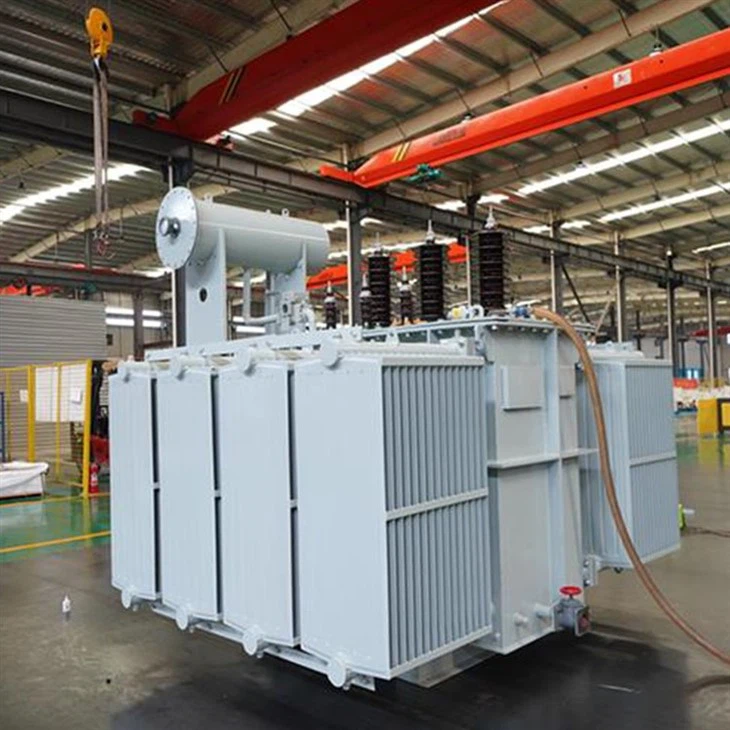

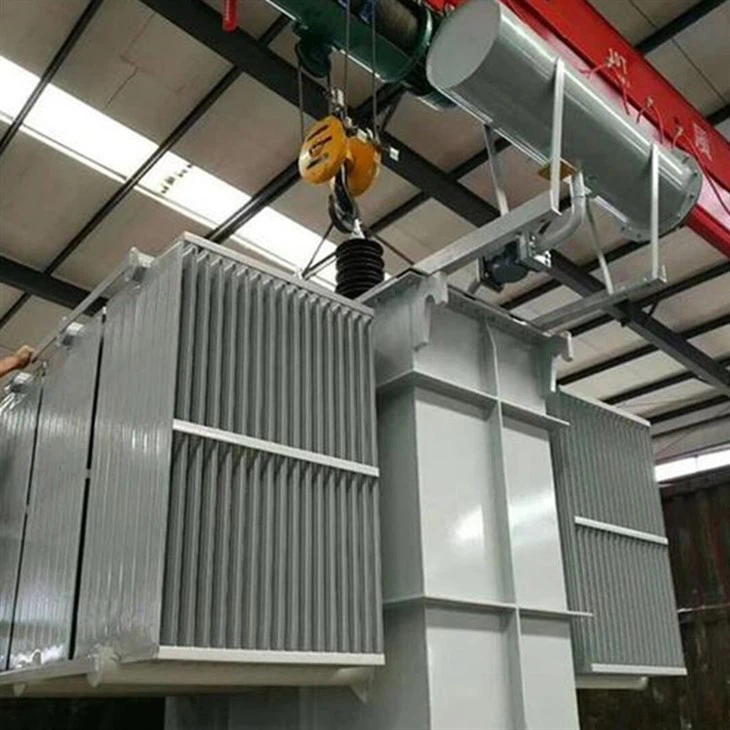

5000 KVA transformator

5000 kVA transformator spetsifikatsiyasi

5000 kVA transformator og'ir sanoat ilovalari uchun qurilgan mustahkam va ishonchli quvvat transformatoridir. 5000 kVA quvvatga ega bo'lib, u katta yuklarni ko'tarishga qodir va podstansiyalar, elektr stantsiyalari va sanoat sharoitlarida foydalanish uchun idealdir.

Transformator YD11 vektor guruhi konfiguratsiyasiga ega bo'lgan asosiy kuchlanish 11000 V va ikkilamchi kuchlanish 690 V. U uch fazaga ega va chastotasi 50/60 Hz. Transformator 6 foiz empedansga ega va sovutish variantlari ONAN, ONAF va ODAFni o'z ichiga oladi.

Transformatorning harorat ko'tarilishi 65 daraja /55 ​​daraja va u 75 kV (BIL) izolyatsiya darajasiga ega bo'lib, u kuchlanish kuchlanishiga juda chidamli. Transformator moyli turdagi, krani almashtirgich esa o'chirilgan. Uning himoya darajasi IP23 bo'lib, uni tashqi muhitda foydalanishga yaroqli qiladi.

Transformator yuqori samaradorlikka ega, unumdorlik darajasi 99 foizni tashkil qiladi. Uning og'irligi 16000 kg va o'lchamlari 3750 x 2050 x 2450 mm. Yuqori quvvat darajasi, ishonchliligi va chidamliligi bilan 5000 kVA transformator og'ir sanoat ilovalari uchun ideal echimdir.

Yog'li transformator mahsuloti bilan tanishish:

1000kVA va undan yuqori yog'li transformatorlar tashqi signal termometrlari bilan jihozlangan bo'lishi kerak va uzoq signallarga ulanishi mumkin. 800kVA va undan yuqori moyli transformatorlar gaz relesi va bosimdan himoya qilish moslamalari bilan jihozlangan bo'lishi kerak, 800kVA dan past bo'lgan moyli transformatorlar foydalanish talablariga muvofiq, ishlab chiqaruvchi bilan kelishilgan holda, gaz relelari ham o'rnatilishi mumkin. Quruq transformatorlar ishlab chiqaruvchining talablariga muvofiq haroratni o'lchash moslamalari bilan jihozlangan bo'lishi kerak, odatda 630kVA va undan yuqori transformatorni o'rnatish. 35kV va undan past kuchlanish sinfiga ega, quvvati 31500kVA va undan past bo'lgan to'liq muhrlangan moyli taqsimlovchi transformatorlar Shu jumladan moyli transformator, S11 moyli transformator, S13 moyli quvvat transformatori, S9, S11, S13, D11, SZ11 , SCB10, SCB11, SCRBH15, SH{22}}M, KS11, KBSG va boshqa seriyali transformator mahsulotlari. To'liq muhrlangan moyli transformator to'liq to'ldirilgan yog 'muhrlangan turini qabul qiladi va gofrirovka qilingan qobiqli yog' idishi muhrlangan moy idishiga aylanish uchun yog'ning kengayishiga moslashuvchanligini moslashtiradi. Ushbu turdagi mahsulot shahar va qishloq elektr tarmoqlari va asosiy loyihalarni qurishda keng qo'llanilgan.

Yog'li transformator strukturasining xususiyatlari:

1 Transformator yadrosi yuqori sifatli sovuq haddelenmiş yo'naltirilgan kremniy po'lat plitalarni tanlash, avtomatik ko'ndalang kesish jarayonini qo'llash va pog'onali bo'g'inlarni (Step-Lap) ishlab chiqarish jarayonini qo'llash, yadro ichidagi magnit oqim zichligini taqsimlashni yaxshilash, asosiy dinamik energiyaning tebranishi, shovqinni samarali ravishda kamaytirish, yo'qotishni kamaytirish.

2. Yuqori quvvatli emallangan sim (yoki qog'oz bilan qoplangan sim) o'rash, silindr turi (yoki kek) tuzilishi, amper-burilish taqsimoti, oqilona izolyatsiya tuzilishi, kuchli qisqa tutashuvga chidamliligi bilan sarg'ish tanlovi.

3. Yog'li transformator korpusi bo'shashmaydigan tuzilma bilan mahkamlanadi va mahkamlash qismi o'z-o'zidan qulflanadigan bo'shashmaydigan gayka bilan jihozlangan va hech qanday osilgan holda qabul qilinmaydi.

Yadro tuzilishi uzoq masofali tashishdan keyin ishlayotganda bo'shashmasligini ta'minlashi mumkin.

4. Gofrirovka qilingan moyli idishning gofrirovka qilingan plitasi yog 'saqlash idishining o'rnini bosadi va gofrirovka qilingan qatlam transformator moyining hajmining o'zgarishi bilan kengayishi va qisqarishi mumkin.

Transformatorni atmosferadan ajratilgan holga keltiring, yog 'va izolyatsiya namligining yomonlashishini oldini oling va sekinlashtiring, ishning ishonchliligini oshiring, texnik xizmat ko'rsatmasdan normal ishlang.

5. "Telemetriya" signal termometri va bosim chiqarish valfi bilan jihozlangan, transformator ishlashining ishonchliligini oshiradi
